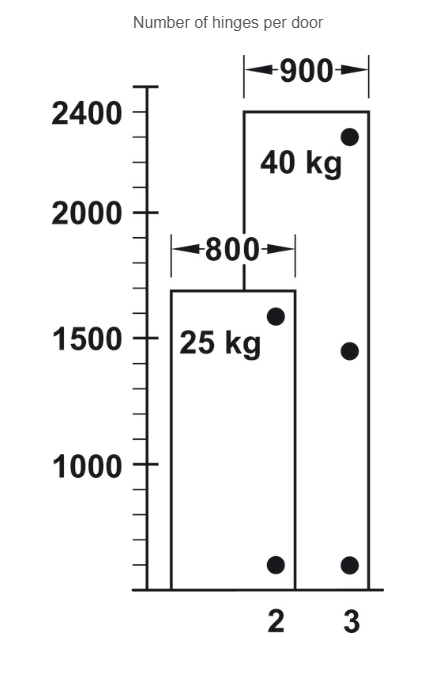

Ειδικός μεντεσές για φαρδιές πόρτες με πλάτος έως 900 mm

Πεδίο Εφαρμογής:
Για ξύλινες πόρτες σε ντουλάπια με κατασκευή γωνίας 24°.

Χαρακτηριστικά

• Τύπος μεντεσέ: Κρυφός (concealed)

• Σειρά μοντέλου: Metalla 510 A/SM

• Γωνία ανοίγματος: 94°

• Γωνιακή εφαρμογή: 24°

• Τύπος στερέωσης: Slide-on system (SM)

• Λειτουργία: Αυτόματο κλείσιμο με ελατήριο

• Επικάλυψη: Ανάλογα με τον τύπο μανιβέλας (overlay / half overlay / inset)

Υλικό & Φινίρισμα

• Υλικό: Χάλυβας

• Φινίρισμα: Επινικελωμένο

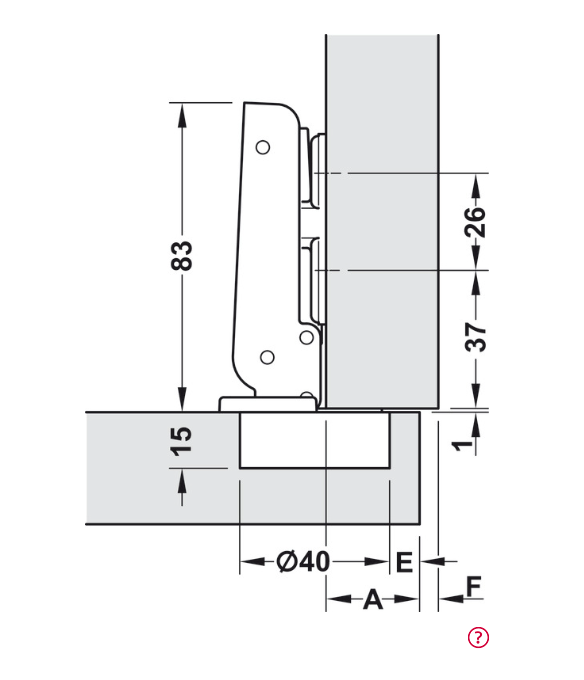

Διαστάσεις Διάτρησης

• Βάθος κυπέλλου: 12,5 mm

• Διάμετρος κυπέλλου: 35 mm

• Μοτίβο διάτρησης: 45/9,5 mm

• Στερέωση κυπέλλου: Με βίδες

Δυνατότητες Ρύθμισης (με κατάλληλη πλάκα στήριξης):

• Πλευρική ρύθμιση: ±2 mm

• Ρύθμιση ύψους: ±2 mm

• Ρύθμιση βάθους: -1 έως +3 mm

Χαρακτηριστικά

• Τύπος μεντεσέ: Κρυφός (concealed)

• Σειρά μοντέλου: Metalla 510 A/SM

• Γωνία ανοίγματος: 94°

• Τύπος εφαρμογής: Γωνιακή τοποθέτηση 45°, με επικάλυψη πόρτας

• Τύπος στερέωσης: Σύστημα γρήγορης τοποθέτησης SM (Slide-on Mounting)

• Με ενσωματωμένο ελατήριο αυτόματου κλεισίματος

Υλικό & Φινίρισμα

• Υλικό: Χάλυβας

• Φινίρισμα: Επινικελωμένο (nickel plated)

Εφαρμογή & Συμβατότητα

• Κατάλληλος για ξύλινες πόρτες

• Συνδυάζεται με πλάκες στήριξης SM της ίδιας σειράς

• Υποστηρίζει επικάλυψη στην εφαρμογή γωνίας 45°

Δυνατότητες Ρύθμισης (με πλάκα στήριξης)

• Πλευρική ρύθμιση

• Ύψος: ±2 mm

• Βάθος και γωνιακή προσαρμογή ανάλογα με την πλάκα στήριξης
